施工事例

1.布設替工事(1スパン水替)その1

本工事内容 管渠移転工事
場所 静岡県
水替条件 管径 φ200mm
延長 10m ※一つ上流の人孔が交差点内
流量 1.0㎥/分(作業時排水/1日間)

2.布設替工事(1スパン水替)その2

本工事内容 管渠移転工事
場所 静岡県
水替条件 管径 φ200mm, φ600mm(2方向から流入)
延長 350m ※一つ上流の人孔が県道を挟む
流量 3.0㎥/分(常時排水/41日間)

3.布設替工事(1スパン水替)その3

本工事内容 管渠移転工事
場所 石川県
水替条件 管径 φ500mm
延長 50m ※一つ上流の人孔が鉄道を挟む
流量 4.4㎥/分(常時排水/5日間)

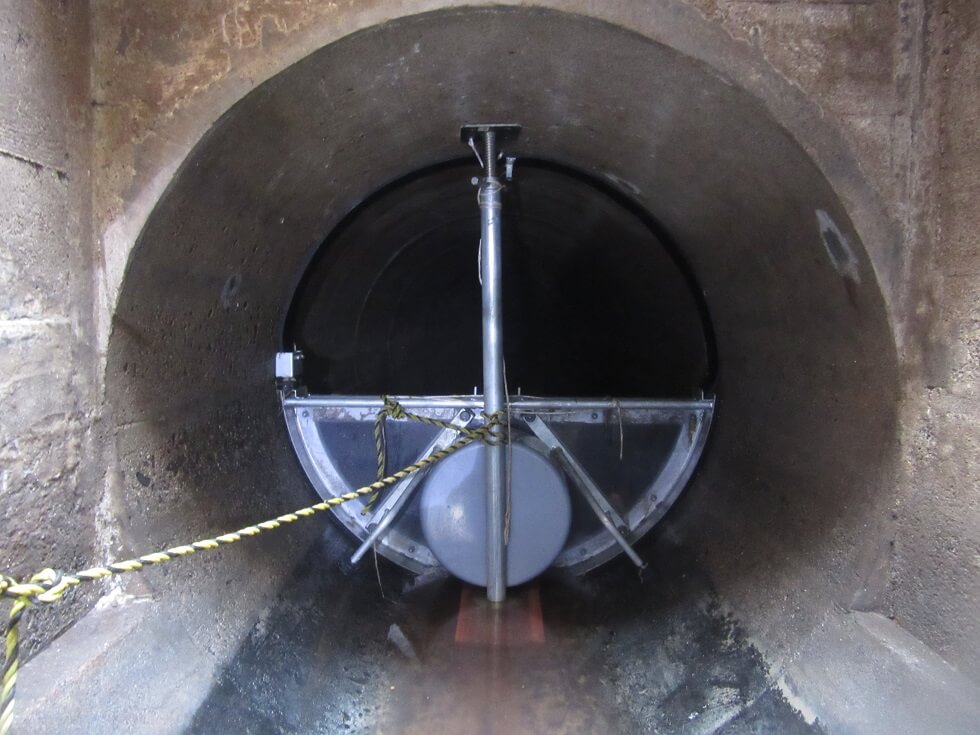

4.大口径水替(更生工事)その1

本工事内容 管更生工事
場所 京都府
水替条件 管径 φ800, φ1200mm
延長 207m
流量 11.0㎥/分(作業時排水)

5.大口径水替(更生工事)その2

本工事内容 管更生工事
場所 東京都
水替条件 管径 φ1400mm, φ2000mm
延長 140m(4スパン計)
流量 7.5㎥/分(作業時排水)

6.大口径水替(更生工事)その3

本工事内容 管更生工事
場所 静岡県
水替条件 管径 φ1500mm
延長 100m
流量 10.0㎥/分(作業時排水/60日間)

7.大口径水替(人孔管口耐震化工事)その4

本工事内容 人孔管口耐震化工事
場所 東京都
水替条件 管径 □ 2500mm x 1800mm
延長 15m
流量 5.0㎥/分(作業時排水/2日間)

8.東日本大震災復旧工事 その1

本工事内容 災害復旧工事(布設替工事)
場所 宮城県内各地
水替条件 管径 φ200mm, 250mm,300mm
延長 999m、624m, 660m
日数 240日, 300日, 240日

9.東日本大震災復旧工事 その2

本工事内容 災害復旧工事(改築推進工事)
場所 宮城県
水替条件 管径 φ200mm
延長 190m(1スパン)
流量 1.2㎥/分(常時排水/94日間)

10.熊本地震復旧工事

本工事内容 災害復旧工事(推進工事/インバート切替工事)
場所 熊本県
水替条件 管径 φ400mm
延長 46.0m
流量 1.2㎥/分(常時排水/94日間)

11.鳥取中部地震復旧工事

本工事内容 災害復旧工事(布設替工事)
場所 鳥取県
水替条件 管径 φ150mm, 200mm, 250mm
延長 97m / 216m / 320m
日数 20日間 / 17日間 / 40日間

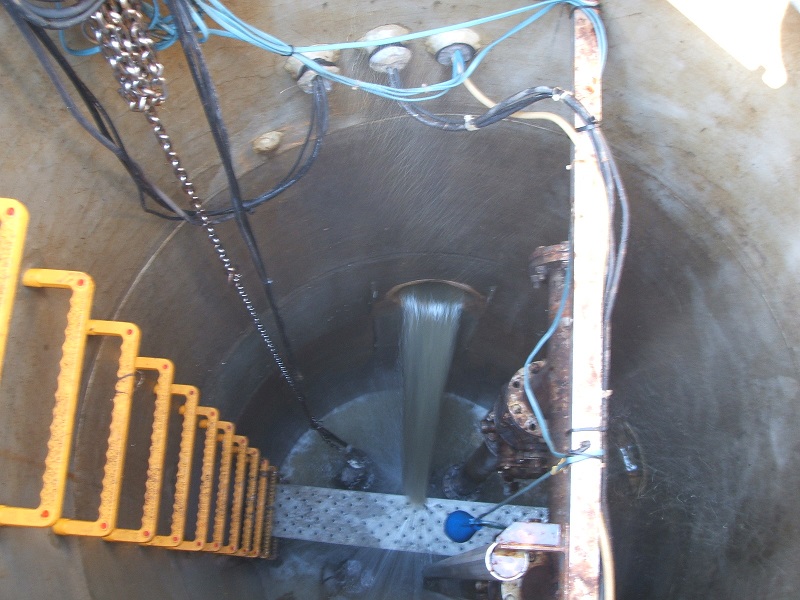

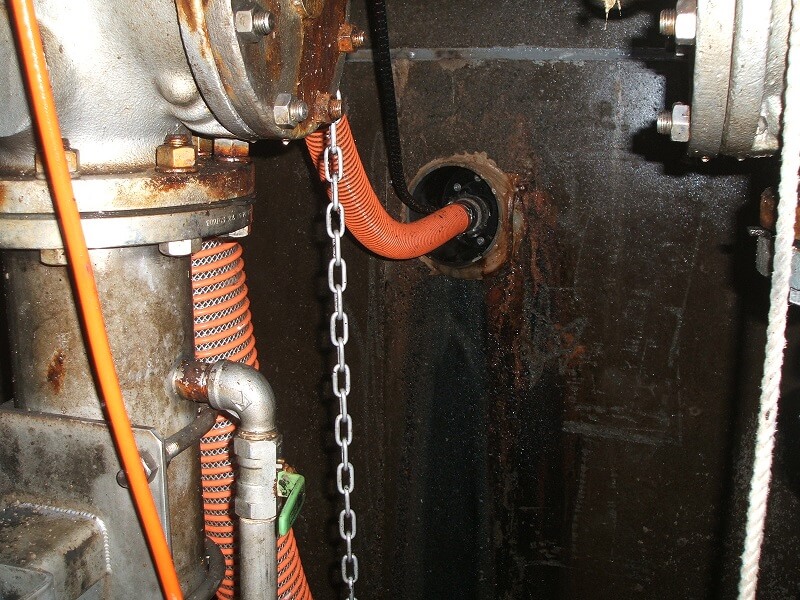

12.マンホールポンプ場防食工事

本工事内容 マンホールポンプ場防食工事
場所 山形県
水替条件 流入管 3方向からポンプ場へ流入
延長 190m(既設圧送管へ接続)
流量 1.2㎥/分(常時排水/39日間)

13.中継ポンプ場改修工事

本工事内容 中継ポンプ場改修工事
場所 福井県
水替条件 流入管 3方向からポンプ場へ流入
延長 2700m(既設圧送管へ接続)
流量 3.08㎥/分(全揚程30m、常時排水/14日間)

14.改築推進工事

本工事内容 改築推進工事
場所 千葉県
水替条件 管径 φ400mm /φ250mm(サービス管)
延長 60m
流量 2.0㎥/分(常時排水/74日間))

15.長距離水替

本工事内容 布設替工事
場所 千葉県
水替条件 管径 φ600mm
延長 300m(1スパン)
流量 3.0㎥/分(常時排水/80日間)

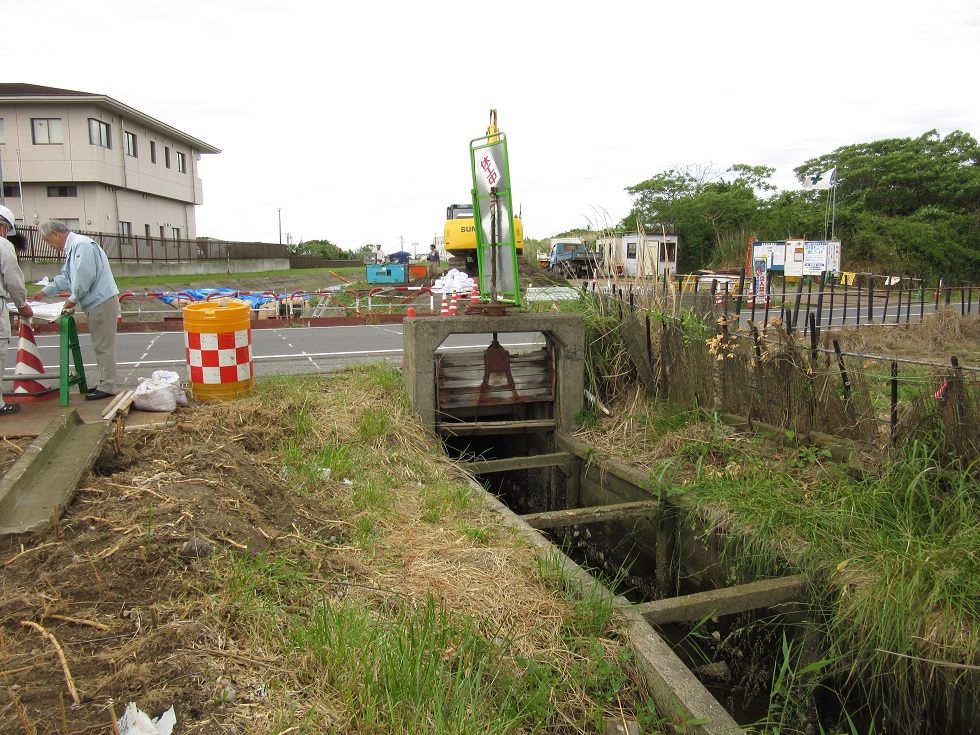

16.排水路拡張工事

本工事内容 排水路拡張工事
場所 千葉県
水替条件 管径 φ200mm
延長 50m
流量 1.14㎥/分(常時排水/15日間)

17.下水熱研究事業

本工事内容 下水熱研究事業
場所 新潟県
水替条件 管径 φ700mm
延長 100m
流量 3.0㎥/分(常時排水/10日間)

18.鉄道架道橋耐震補強工事

本工事内容 下水熱研究事業
場所 千葉県
水替条件 管径 φ250mm
延長 40m
流量 0.3㎥/分(常時排水/100日間))

19.伏せ越し下流側

本工事内容 管更生工事/マンホール更生工事
場所 新潟県
水替条件 管径 φ600mm ※伏せ越し室(下流側)から吸水
延長 80m
流量 1.7㎥/分(作業時排水/4日間)
